适合深拉伸行业的复合陶瓷合金“赛梦陶”CT500系列，不含价格昂贵的钨，也不含致癌的钴，以TiCN为主要原料，比重为5.6约为硬质合金1/3左右，使用金属基粘结剂烧结。这种材料的韧性、耐磨性、耐热性综合评分优于金刚石、立方氮化硼、陶瓷、硬质合金和高速钢，硬度和韧性均衡，HV硬度13.8GPa，破坏韧性值12.5MPa，抗弯强度2.3GPa，具有和硬质合金同等耐磨损性及耐崩缺性-“熊掌和鱼兼得”的优异均衡性能。

这种复合陶瓷制造的模具，在高温下不容易氧化，还能用来进行高速高效加热拉伸，避免普通模具常见的黏模、生产效率低、表面质量不稳定的缺点，以不锈钢多工位加温高速拉伸成形为例，可实现40-60spm的生产效率。

出色的润滑性能

复合陶瓷合金“赛梦陶”CT500系列它与不锈钢、铝合金间的摩擦系数较低，有效抑制黏附烧结现象发生。由下图可以看出金属陶瓷CT500摩擦系数在各个材料中亦是最低的。使之在实际使用中滑动性更好，因此压制的成型体密度更高。

CT500模具的顶出模芯负载仅为SKD11模具的1/2。负载最小，也说明其产生的温度最低，可以拥有更持久的使用寿命。

出色的耐黏附烧结性

表面光洁度由CT500所制作的模具无粘附烧结，极大程度减少了刮花现象和由此产生的拉毛、刮痕，且光洁度优于其余两种材料模具。硬质合金D2以及SKD11材料模具则均有粘附烧结。

耐氧化性能极优

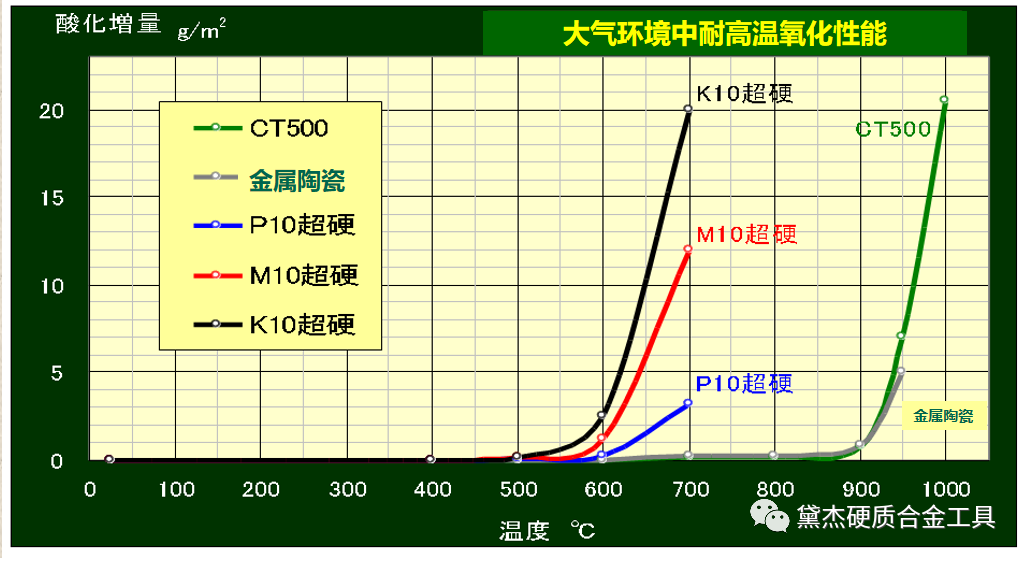

900℃大气中仍维持其耐氧化性能，在高温条件下亦能稳定使用。

硬质合金NC16（22%Co）从各端面生成氧化物质，但CT510基本上无变化。

优越的高温特性

在惰性气体环境中超过600℃其硬度亦无急剧下降。

CT510材料在800℃时仍具有SKD61常温时一样的硬度。

热传导率低

热传导率低、可抑制零件成形过程中产生热量的流失。

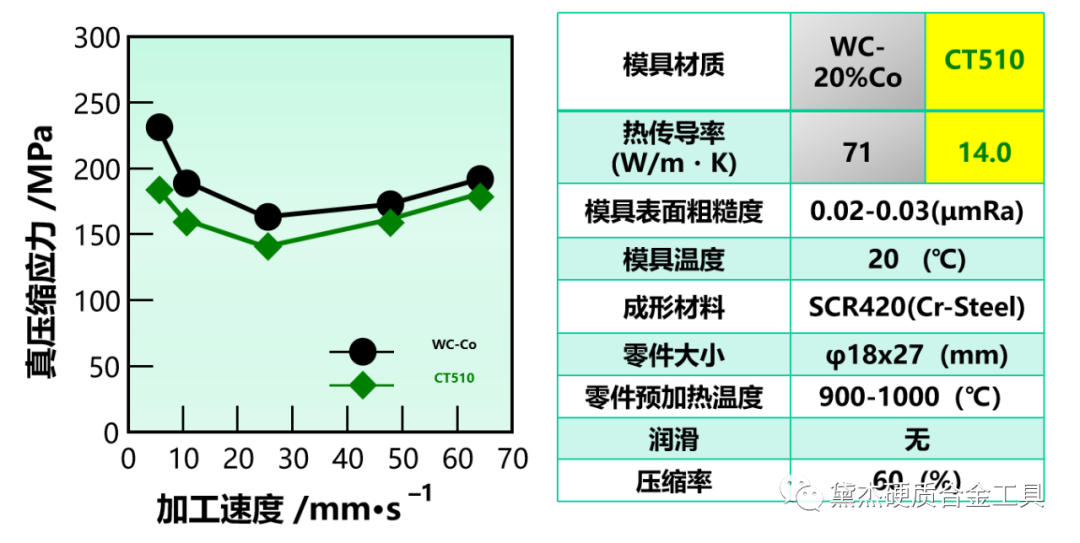

CT510的热传导率小，零件变形热量流失少，加工所需应力（压力）减少。
